本標準規定了起重機車輪用轉軸式圓柱車輪的結構型式、尺寸、踏面形狀以及車輪直徑與軌道的匹配。

本標準適用于橋、門式起重機和冶金起重機用的起重機車輪，其他起重機用的起重機車輪也可以參照使用。

2、引用標準

GB 181   每米 50公斤鋼軌型式尺寸

GB 181   每米 43公斤鋼軌型式尺寸

GB 181   每米 38公斤鋼軌型式尺寸

GB 181   每米 起重機鋼軌

GB 181   輕軌

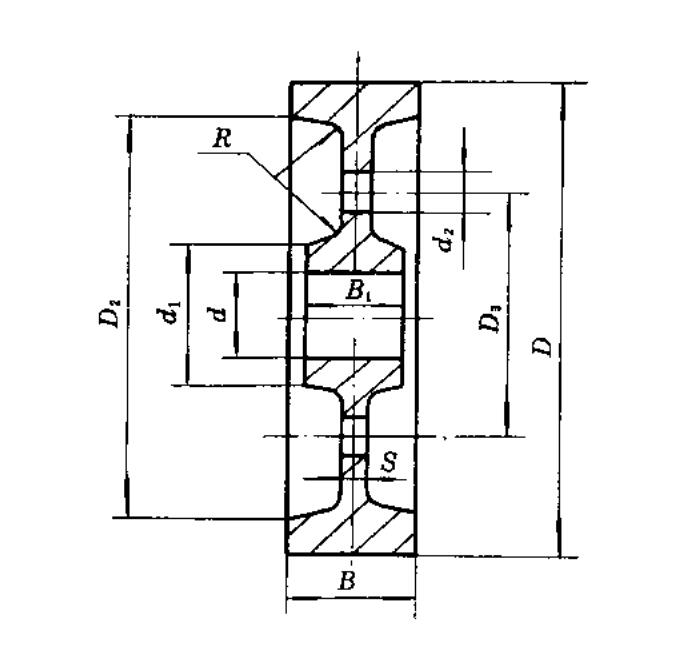

3、型式與尺寸

車輪按其結構形狀分為以下三種型式：

a  雙輪緣車輪，代號為SL

b  單輪緣車輪，代號為DL

c  無輪緣車輪，代號為WL

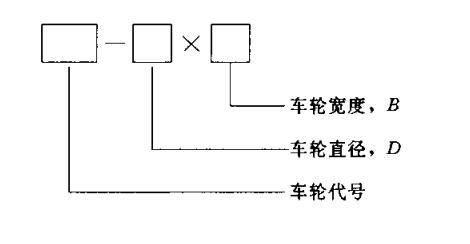

4、起重機車輪型號表示方法

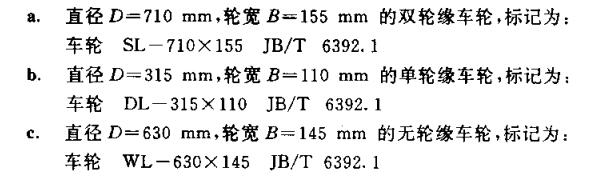

5、標記示例

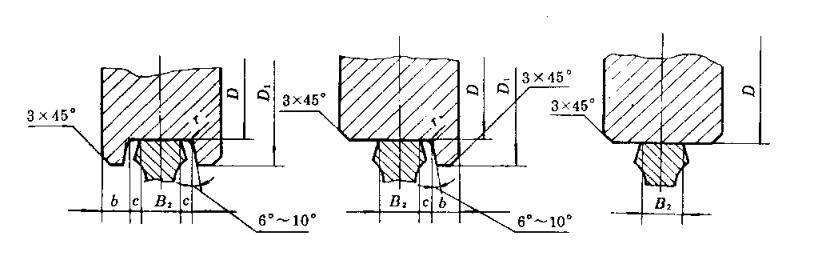

6、踏面形狀與軌道的匹配
